Bộ trao đổi nhiệt ngưng tụ 800kw-1400kw

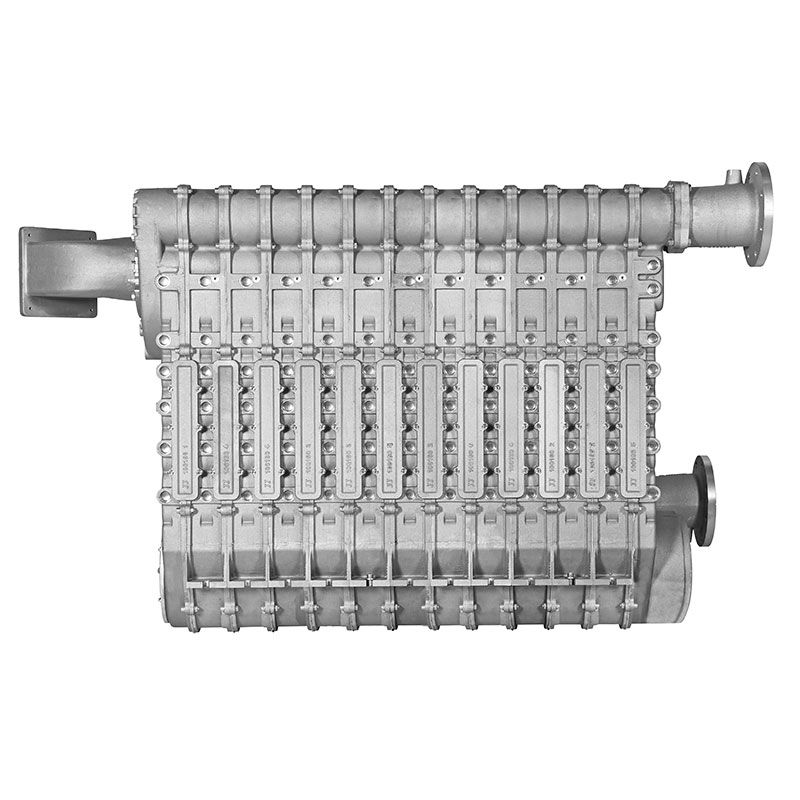

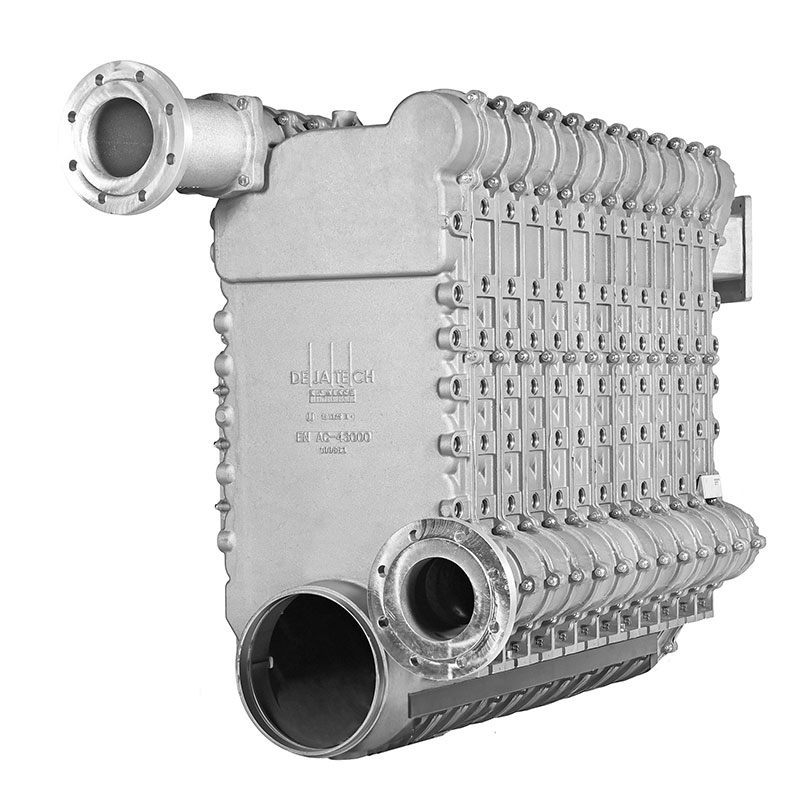

Bộ trao đổi nhiệt ngưng tụ Intermodul Maxi Series 800kw-1400kw

1. giới thiệu sản phẩm

Công suất thiết kế của thiết bị trao đổi nhiệt ngưng tụ trong nước bằng nhôm đúc đa mô-đun là từ 800KW đến 1400KW. Bộ trao đổi nhiệt ngưng tụ thương mại bằng nhôm đúc, bao gồm các phần Trái, Giữa và Phải, là thành phần cơ thể chính của Lò hơi ngưng tụ. Thiết kế bộ trao đổi nhiệt ngưng tụ dòng intermodul 350kw đến 700kw kết hợp với khay ngưng tụ, tất cả bảo trì có thể được hoàn thành ở phía trước, tiết kiệm không gian ở phía sau, có thể áp dụng để sưởi ấm và cung cấp nước nóng cho một khu vực rộng lớn như khách sạn, trường học, bệnh viện, Vân vân.

2. thông số sản phẩm (Đặc điểm kỹ thuật)

Bộ trao đổi nhiệt INTERMODUL MAXI
Thể loại	11-L	13-L	Đơn vị
Đầu vào danh nghĩa	680-850	850-1020	kw
Tải hiệu quả 30%	107	107	%
Áp lực vận hành	6	6	quán ba
L = 781 * H = 1120 * L =	1492	1682	mm
Kết nối ống khóiÏ †	250	250	mm
Trọng lượng	348.4	412.6
Giấy chứng nhận	CE / RoHs / ASME
Vật chất	EN1706 / AC43000

3. tính năng và ứng dụng sản phẩm

Dựa trên thiết kế mang tính cách mạng của â € ˜Intermodulâ € ™, chúng tôi đã tạo ra một phiên bản thậm chí còn lớn hơn; Thiết bị trao đổi nhiệt ngưng tụ Intermodul Maxi 800kw đến 1400kw. Đa tạp sáng tạo của chúng tôi (hệ thống Tichelmann) và bể chứa được tích hợp trong mỗi phần đúc. Điều này có nghĩa là ít thành phần hơn và độ tin cậy cao hơn. Đường ống xả và đường ống hồi lưu thoát ra khỏi lò hơi Intermodul ở phía sau. Bộ trao đổi nhiệt được cấp bằng sáng chế của chúng tôi bao gồm đúc mặt trước, mặt sau và phần giữa. Có thể đạt công suất công nghiệp từ 680 đến 1020 kw. Hệ thống Intermodul MAXI của chúng tôi mang đến cho khách hàng khả năng lắp ráp các giải pháp phù hợp với công suất cao.

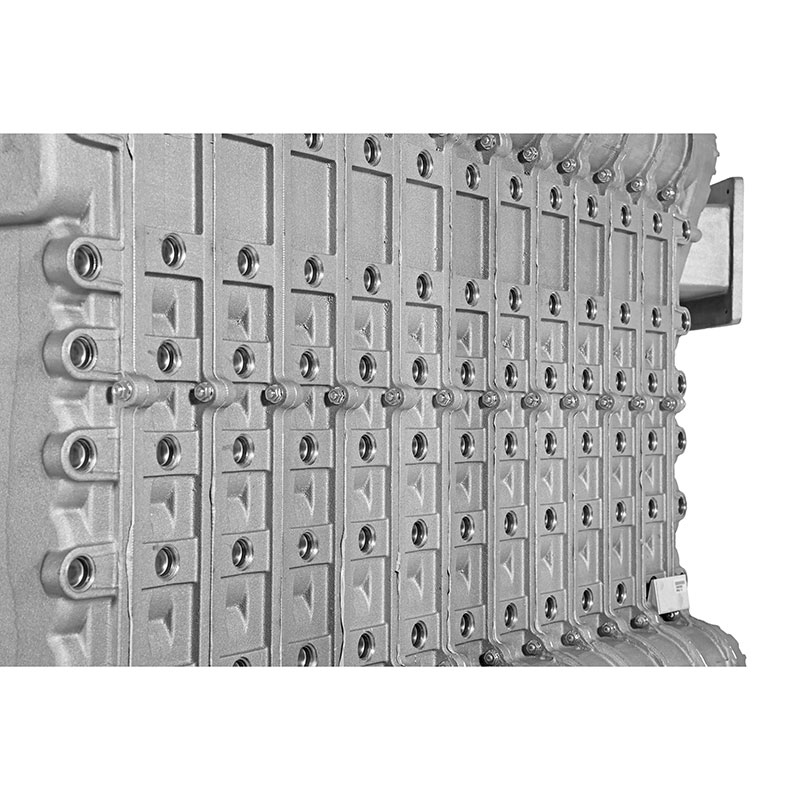

4. chi tiết sản phẩm

Những lợi ích
Dùng trong công nghiệp (XL).
Tỷ lệ giá cả / chất lượng tốt nhất trên thị trường.
Giảm áp suất thủy lực thấp vì dòng nước song song.
Manifolds (hệ thống Tichelmann) và bể chứa được tích hợp trong các bộ phận đúc.
Sức cản khí nén thấp.
Buồng đốt làm mát hoàn toàn bằng nước, không cần vật liệu chịu lửa.
Công suất cao trên một dấu chân nhỏ.
Chỉ có sẵn dưới dạng tế bào nhiệt hoặc như một nồi hơi đã được thử nghiệm hoàn chỉnh dưới nhãn hiệu riêng.
CE đã được phê duyệt.
Đầu đốt hình trụ State of the Art Worgas bên trong.
Công suất thiết kế riêng.
Dễ dàng vệ sinh và bảo trì.
Thiết kế được cấp bằng sáng chế toàn cầu.

Các phần riêng biệt cũng có thể được đặt hàng.
