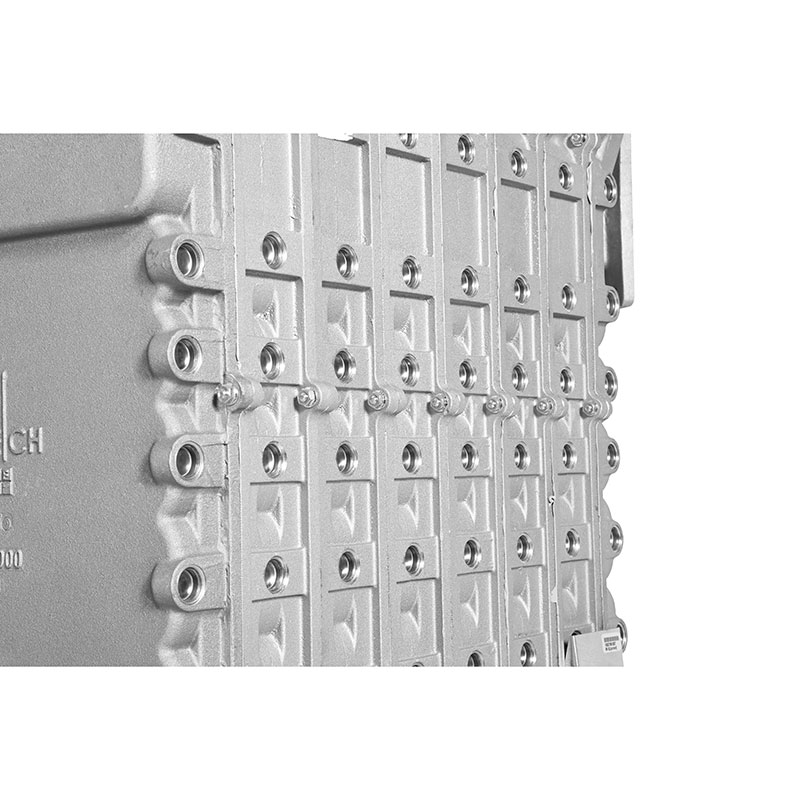

Bộ trao đổi nhiệt ngưng tụ 350kw-700kw

Bộ trao đổi nhiệt ngưng tụ dòng Intermodul 350kw-700kw

1. giới thiệu sản phẩm

Công suất thiết kế của thiết bị trao đổi nhiệt ngưng tụ trong nước bằng nhôm đúc dòng intermodul là từ 350KW đến 700KW. Bộ trao đổi nhiệt ngưng tụ thương mại bằng nhôm đúc, bao gồm các phần Trái, Giữa và Phải, là thành phần cơ thể chính của Lò hơi ngưng tụ. Thiết kế bộ trao đổi nhiệt ngưng tụ dòng intermodul 350kw đến 700kw kết hợp với khay ngưng tụ, tất cả bảo trì có thể được hoàn thành ở phía trước, tiết kiệm không gian ở phía sau, có thể áp dụng để sưởi ấm và cung cấp nước nóng cho một khu vực rộng lớn như khách sạn, trường học, bệnh viện, Vân vân.

2. thông số sản phẩm (Đặc điểm kỹ thuật)

Bộ trao đổi nhiệt INTERMODUL
Thể loại	5-L	6-L	7-L	8-L	Đơn vị
Đầu vào danh nghĩa	340	425	510	600	kw
Tải hiệu quả 30%	107	107	107	107.5	%
Áp lực vận hành	6	6	6	6	quán ba
L = 712 * H = 1085 * L =	880	975	1070	1165	mm
Kết nối ống khóiÏ †	250	250	250	250	mm
Trọng lượng	149.1	180.6	212.7	244.1
Giấy chứng nhận	CE / RoHs / ASME
Vật chất	EN1706 / AC43000

3. tính năng và ứng dụng sản phẩm

Bộ trao đổi nhiệt ngưng tụ Intermodul 350kw đến 700kw, thiết kế mang tính cách mạng đặt ra tiêu chuẩn mới về thời gian lắp ráp và tiết kiệm chi phí. Các ống góp (hệ thống Tichelmann) và bể chứa đã được tích hợp trong mỗi phần đúc tạo ra ít thành phần hơn, ít rủi ro hỏng hóc hơn và do đó độ tin cậy cao hơn. Cả dòng chảy và đường ống hồi lưu đều thoát ra khỏi lò hơi ở mặt sau. Lò hơi chỉ bao gồm phần đúc phía trước, phía sau và phần giữa. Bằng cách bổ sung thêm nhiều phần giữa, các nồi hơi có công suất bắt đầu từ 340 đến 600 kW có thể được chế tạo. Với tư cách là khách hàng, bạn rất linh hoạt trong việc quyết định công suất sản xuất và do ít bộ phận hơn nên bạn cần ít hàng hơn, do đó tiết kiệm được nhiều chi phí hơn.

4. chi tiết sản phẩm

Những lợi ích
Dùng trong công nghiệp.
Giảm áp suất thủy lực thấp vì dòng nước song song.
Phạm vi điều chế cao có thể.
Sức cản khí nén thấp.
Tỷ lệ giá cả / chất lượng tốt nhất trên thị trường.
Thiết kế được cấp bằng sáng chế toàn cầu.
Manifolds (Tichelmann) và bể chứa được tích hợp trong các phần đúc.
CE đã được phê duyệt.
Chỉ có sẵn dưới dạng tế bào nhiệt chống rò rỉ hoặc như một nồi hơi đã được thử nghiệm hoàn chỉnh dưới nhãn hiệu riêng.
Các phần riêng biệt cũng có thể được đặt hàng.
Buồng đốt làm mát hoàn toàn bằng nước, không cần vật liệu chịu lửa.

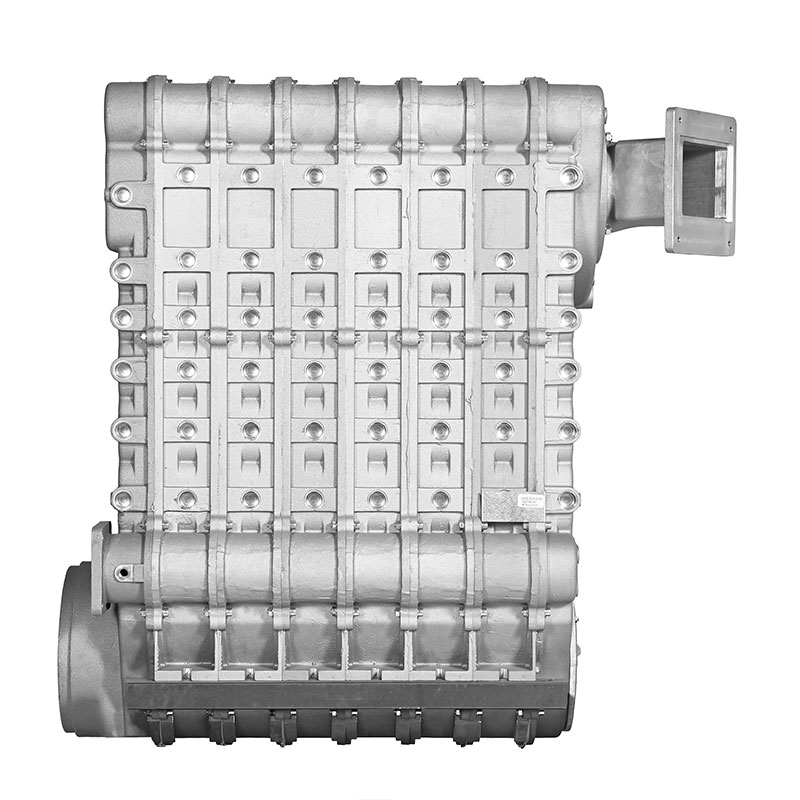

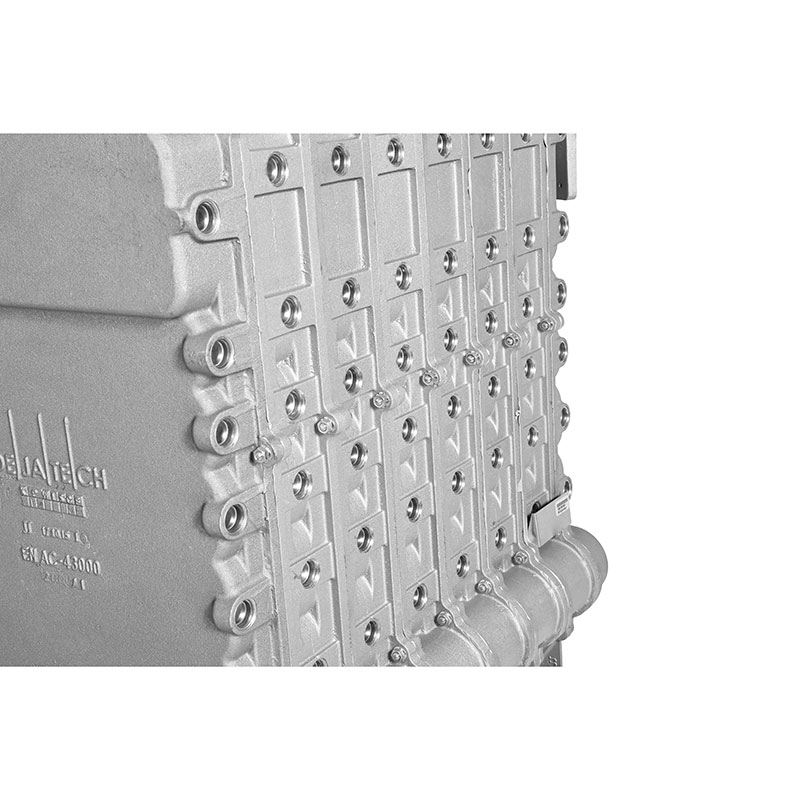

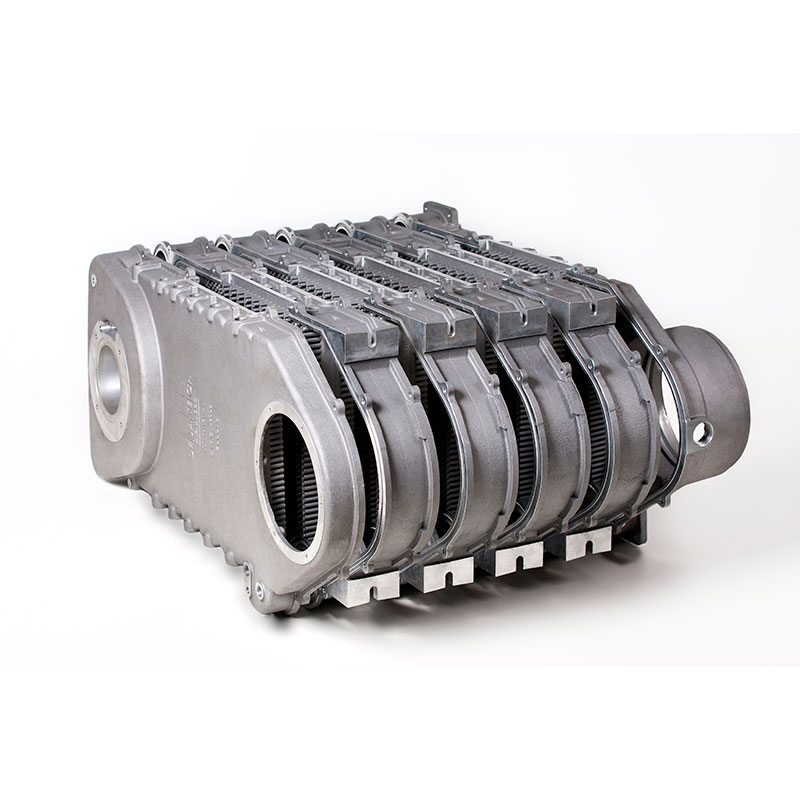

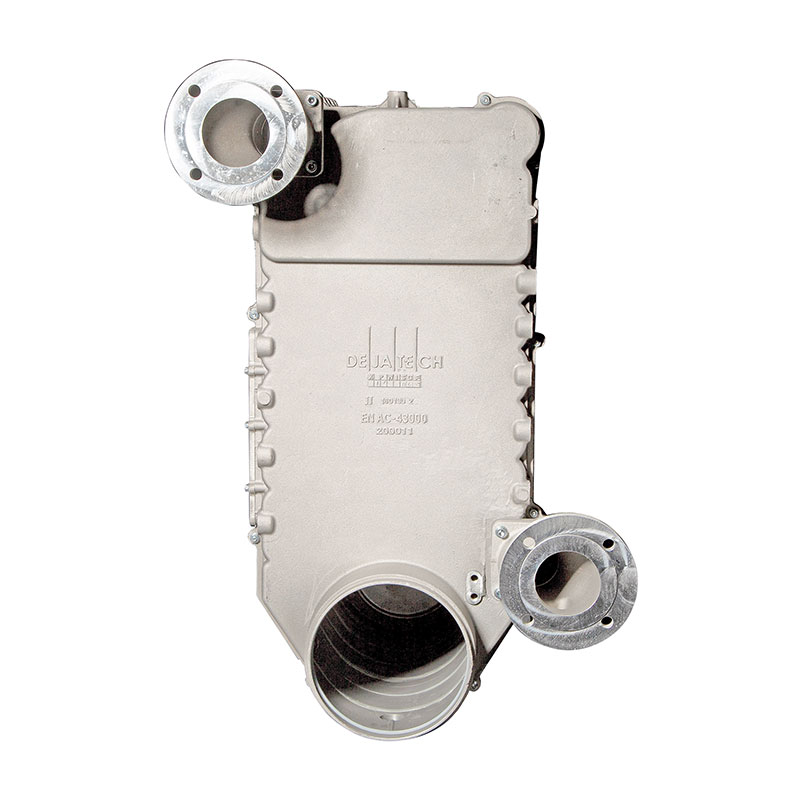

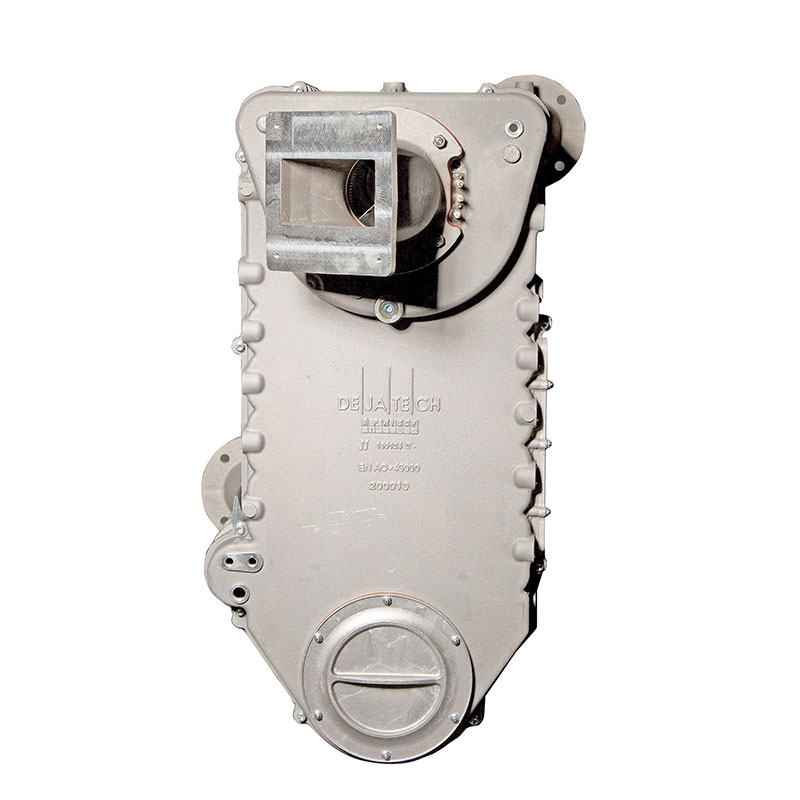

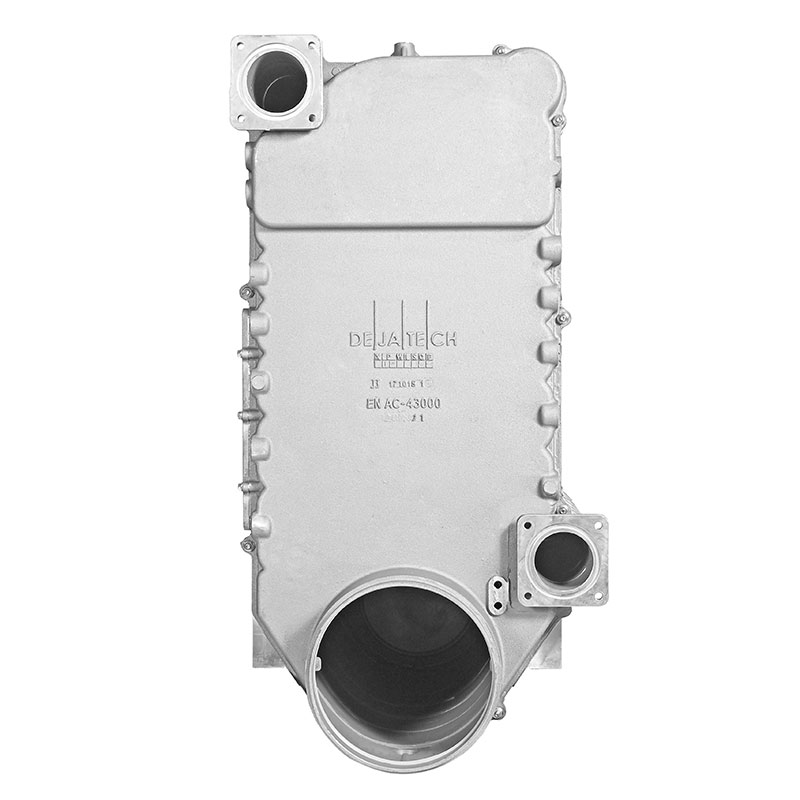

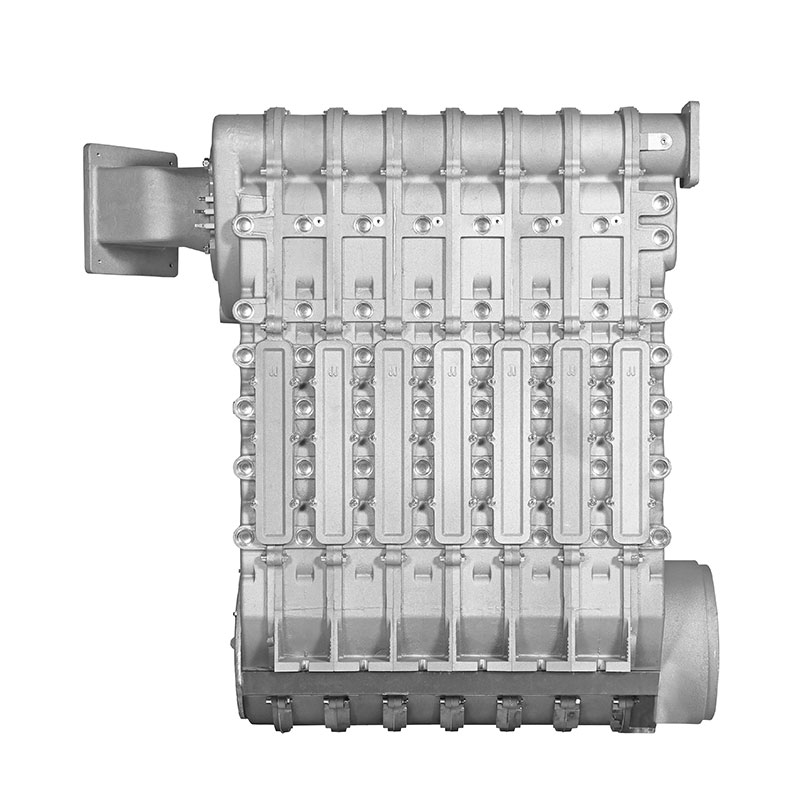

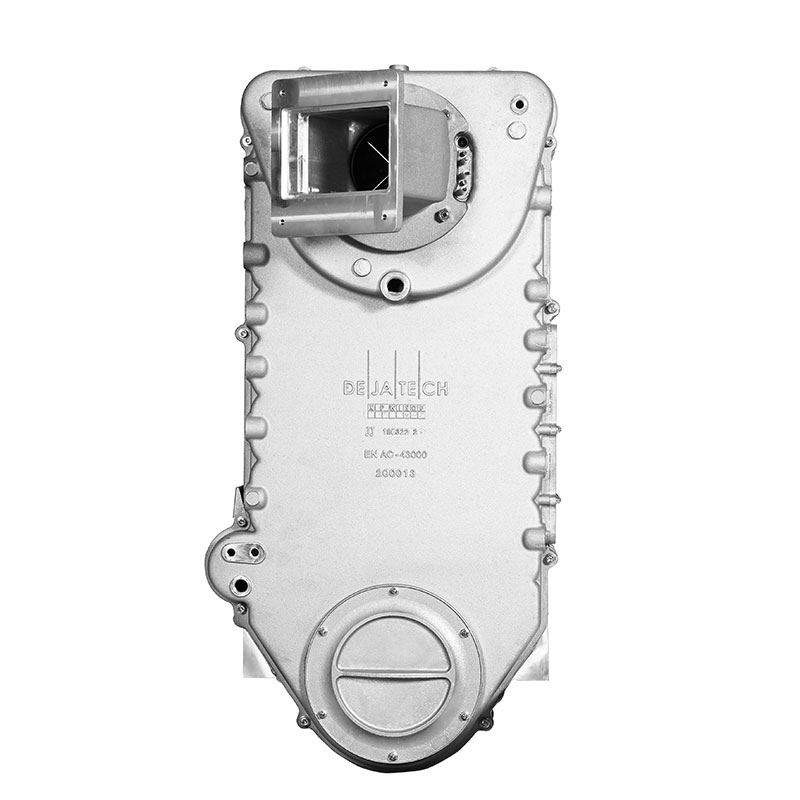

CHI TIẾT:

Kiểm soát chất lượng điển hình:

Giấy chứng nhận:
